華康詳細(xì)講解布袋除塵器濾袋破損的原因-河北華康環(huán)保

布袋除塵器在運(yùn)行的過(guò)程中，有時(shí)濾袋會(huì)發(fā)生破損、燒毀和腐蝕的現(xiàn)象等等，這些情況是哪些原因造成的呢？華康技術(shù)人員根據(jù)布袋除塵器在實(shí)際中出現(xiàn)的實(shí)例情況為您詳細(xì)講解除塵濾袋破損的類型以及原因分析。

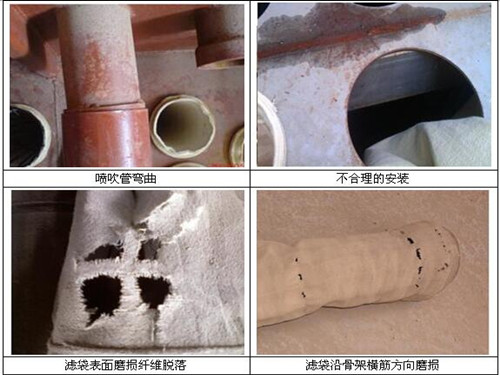

一、濾袋的機(jī)械磨損
    濾袋袋口部位破損多在袋口向下30-40公分以內(nèi)，多表現(xiàn)為濾料底層吹破、脫落。多為壓縮空氣過(guò)高、噴吹管歪斜、花板變形等原因造成，在安裝過(guò)程中要注意安裝的質(zhì)量。
2） 濾袋袋身位置
    濾袋和骨架接觸部分長(zhǎng)期由于脈沖噴吹導(dǎo)致接觸部分磨損，表現(xiàn)為很明顯的橫豎筋條方向磨損痕跡。要注意濾袋和骨架的尺寸配合、除塵骨架表面的光潔度等。
3）濾袋底部破損
    濾袋底部現(xiàn)象磨損較為常見(jiàn)，可能由于袋籠底部過(guò)小或?yàn)V袋過(guò)長(zhǎng)，袋籠只能制撐袋底局部。濾袋清灰和過(guò)濾時(shí)動(dòng)作過(guò)大造成濾袋底內(nèi)側(cè)磨損?；蛘叻蹓m堆積過(guò)高形成渦流磨損濾袋。

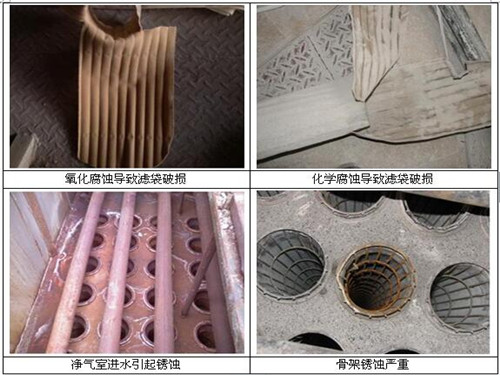

二、濾袋被化學(xué)腐蝕



化學(xué)腐蝕使除塵濾袋強(qiáng)度在很大程度上受到嚴(yán)重的下降，主要的腐蝕有酸腐蝕、堿腐蝕、氧化腐蝕和水腐蝕等，這些腐蝕可以使濾袋的失去承受的過(guò)濾負(fù)荷，直接導(dǎo)致濾袋的性能下降，濾袋不能過(guò)濾。



1）濾袋的酸腐蝕

    濾料一般存在酸腐蝕，以硫氧化物為主。尤其是在燃煤鍋爐電廠的煙氣除塵中，采用高硫煤，而且電袋結(jié)合項(xiàng)目，煙氣中硫氧化物含量高，可以達(dá)到5000mg/Nm3。在環(huán)境下，硫氧化物形成亞硫酸、硫酸，對(duì)濾料造成酸腐蝕而失效。如煙氣中含有HF，則不能采用玻璃纖維類濾料，易酸腐蝕造成濾料失效。
    一般控制煙氣運(yùn)行溫度在酸露點(diǎn)以上即可，如低于酸露點(diǎn)溫度需要關(guān)閉除塵器系統(tǒng)，避免腐蝕濾袋。酸性液體還有鹽酸、硫酸、硝酸、氫氟酸等。
2）濾袋的堿腐蝕
    多出現(xiàn)在鈉鹽和氨類化工生產(chǎn)工藝除塵中，例如氯化鈉、氨水、碳酸鈉等工況。對(duì)于電廠、水泥廠、垃圾焚燒廠、鋼鐵廠等領(lǐng)域的煙氣除塵出現(xiàn)較少。
3）濾袋的氧化腐蝕
    氧化腐蝕指的是存在規(guī)定量氧化性物質(zhì)的時(shí)候?qū)V料造成的損壞，主要為PPS類濾料的氧化腐蝕，可以對(duì)PPS類濾料造成氧化損壞的有氮氧化物、氧氣、臭氧、濃硫酸等。表現(xiàn)為PPS纖維變?yōu)樯钌易兇?，外觀完好無(wú)損，但是強(qiáng)度急劇下降，只有200N左右，接近濾料使用壽命的末期，失去過(guò)濾效果。
4）濾袋的水解
    水解的定義是水分子介入纖維的高分子而引起分解的一種化學(xué)反應(yīng)。以縮聚型聚合體生產(chǎn)的合成纖維是不耐水解的。包括：聚酯、聚酰亞胺（P84）、NOMEX、COMEX。濕度及化學(xué)品這三種因素需要存在才能激活水解。聚丙烯腈均聚體、PPS纖維、PTFE纖維不是產(chǎn)自縮聚型聚合體，常選來(lái)取代有水解問(wèn)題的纖維。水解痕跡多為纖維顏色混濁，濾袋強(qiáng)力嚴(yán)重下降、用手可輕易撕破，縫紉線水解后斷裂，無(wú)強(qiáng)力。

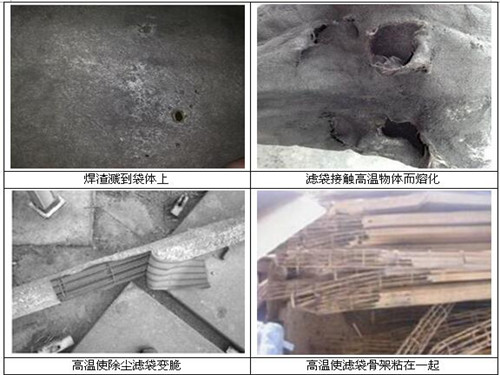

三、 濾袋的燒灼



燒灼的表現(xiàn)主要有濾袋由于導(dǎo)致收縮劇烈，嚴(yán)重硬化，甚至濾袋表面出現(xiàn)破洞，主要原因?yàn)闉V袋使用的工況條件中溫度超出濾袋的承受范圍，導(dǎo)致出現(xiàn)這種現(xiàn)象。具體為的顆粒、煙氣、濾袋熱收縮過(guò)大等造成濾料的損傷。

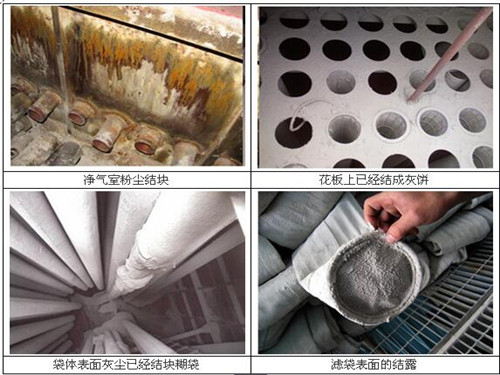

 四、濾袋的結(jié)露阻塞



所謂結(jié)露，通俗地講，是指含濕空氣在氣壓和溫度下，析出飽和水分的現(xiàn)象。析出水分的溫度點(diǎn)稱之為露點(diǎn)。

飽和狀態(tài)下氣體壓力越高，則露點(diǎn)越低。空氣中濕含量越高，則露點(diǎn)溫度越高。當(dāng)空氣中的濕含量，含濕空氣溫度低于該露點(diǎn)溫度時(shí)，過(guò)飽和空氣中會(huì)析出水分，即產(chǎn)生結(jié)露現(xiàn)象；當(dāng)空氣溫度高于該露點(diǎn)時(shí)則不會(huì)析出水分，也不會(huì)產(chǎn)生結(jié)露現(xiàn)象。另外，煙氣中如含有SO2成分，則SO2含量越多，煙氣的露點(diǎn)越高。



由于濾袋使用工況環(huán)境中水分大，與粉塵粘接在濾袋的表面，濾袋表面的微孔堵塞，導(dǎo)致設(shè)備運(yùn)行阻力高，濾袋失去過(guò)濾性能。具體原因如下：

1）除塵器存在漏風(fēng)現(xiàn)象
    由于除塵器存在漏風(fēng)現(xiàn)象，將外界大量的冷空氣吸進(jìn)除塵器內(nèi)，使除塵器局部空氣溫度急劇下降，空氣中的水分析出，從而產(chǎn)生結(jié)露現(xiàn)象。
2）煙氣中的含濕量過(guò)高
    當(dāng)處理的煙氣中含濕量過(guò)高，過(guò)飽和的水分析出，則產(chǎn)生結(jié)露現(xiàn)象。這種現(xiàn)象在水泥干法線的窯尾除塵器上尤其突出，由于水泥干法線窯尾的煙氣一般采用增濕塔進(jìn)行冷卻調(diào)質(zhì)處理，當(dāng)所噴的水量過(guò)大，造成煙氣中的水分產(chǎn)生過(guò)飽和現(xiàn)象時(shí)會(huì)產(chǎn)生結(jié)露。
3）煙氣溫度過(guò)低
    除塵器處理的煙氣本身溫度接近或低于露點(diǎn)溫度時(shí)，也會(huì)產(chǎn)生結(jié)露。
4）水分進(jìn)入除塵器
    由于“四管爆裂”現(xiàn)象，導(dǎo)致水分進(jìn)入除塵器，造成濾袋表面結(jié)露、糊袋現(xiàn)象。
    以上幾點(diǎn)是除塵濾袋破損常見(jiàn)現(xiàn)象，因此我們?cè)谥谱?、安裝、維護(hù)布袋除塵器的過(guò)程中要注意這些，防止濾袋發(fā)生破損燒毀的現(xiàn)象，延長(zhǎng)濾袋的使用壽命，_布袋除塵器的整體運(yùn)行。
